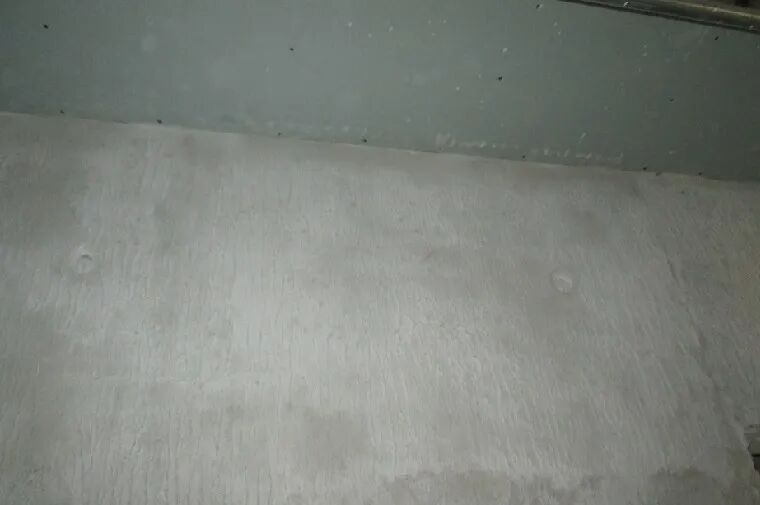

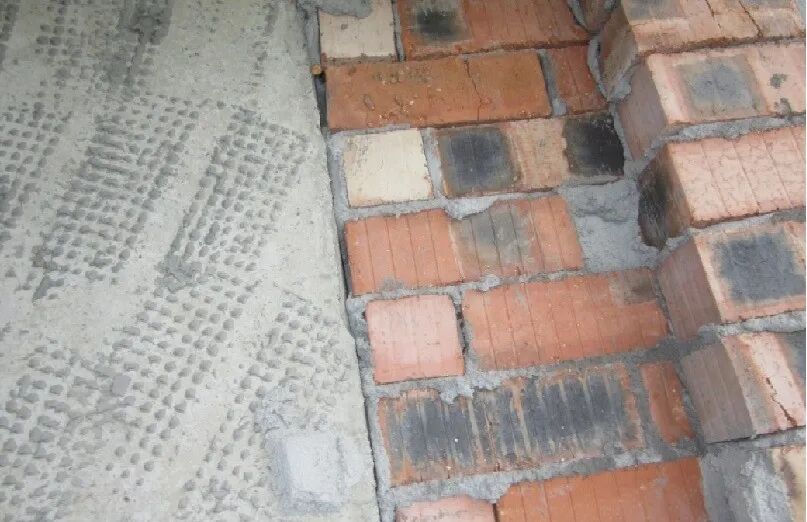

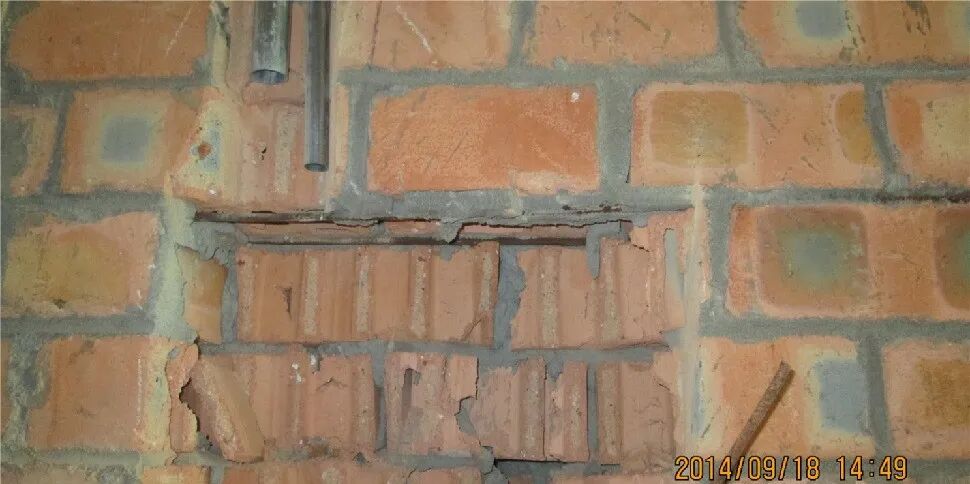

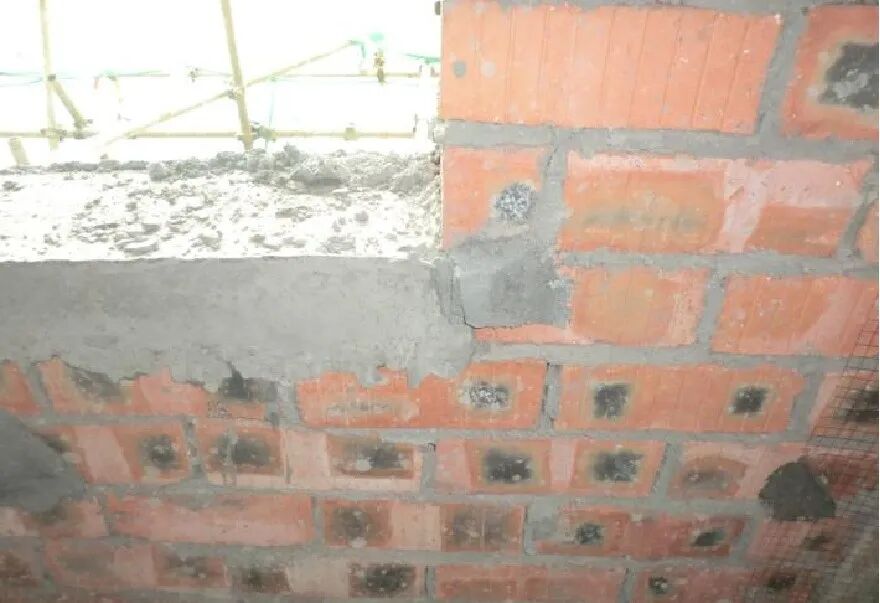

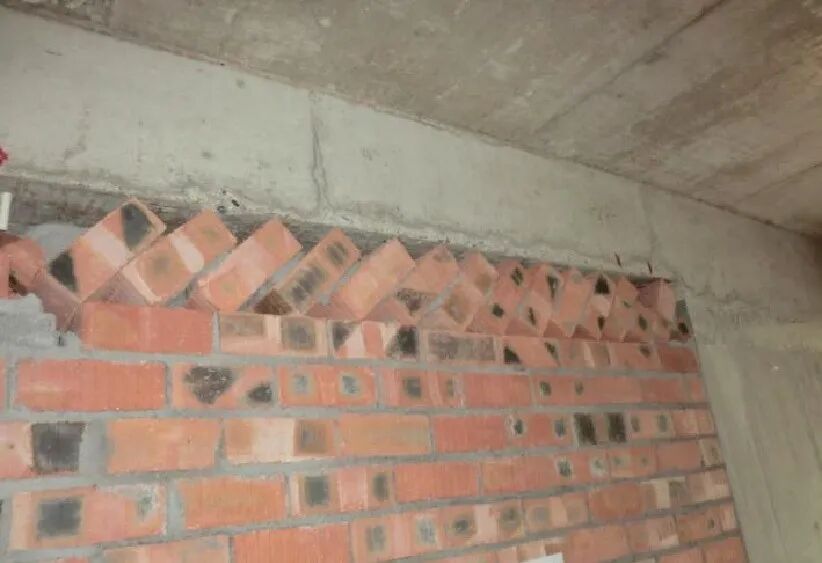

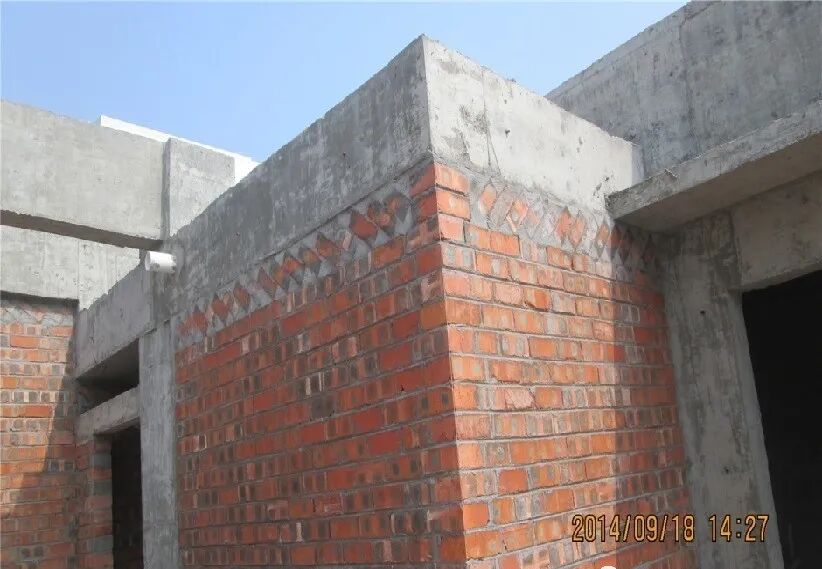

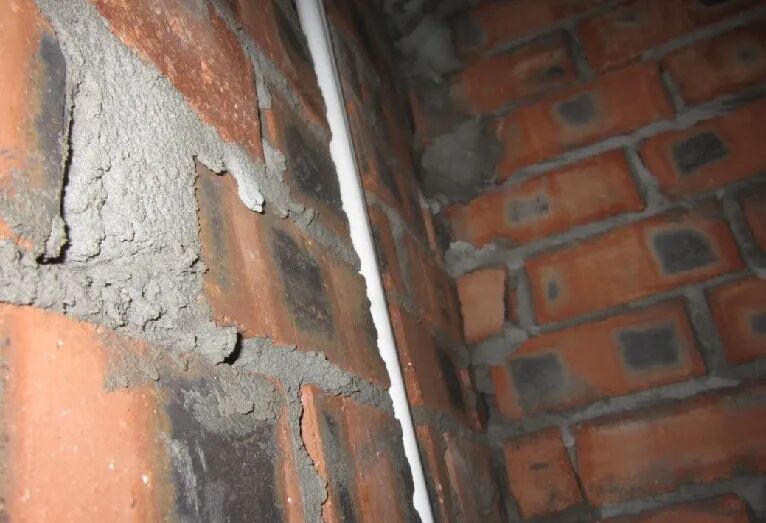

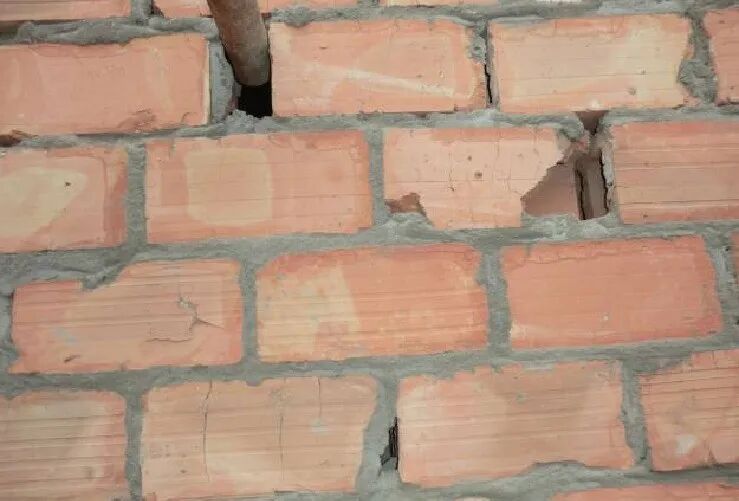

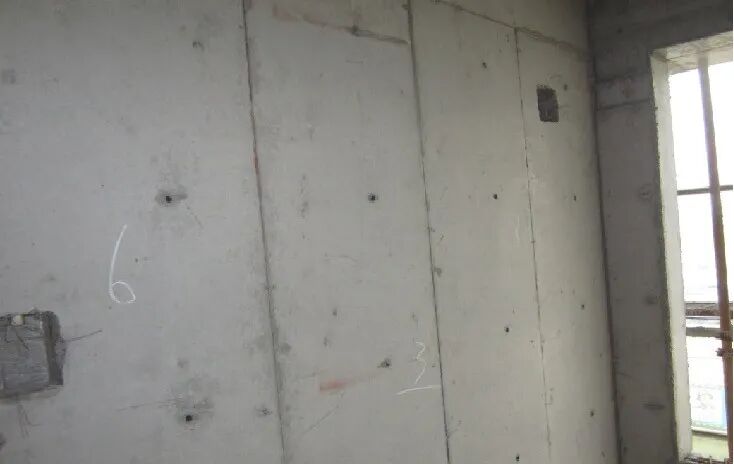

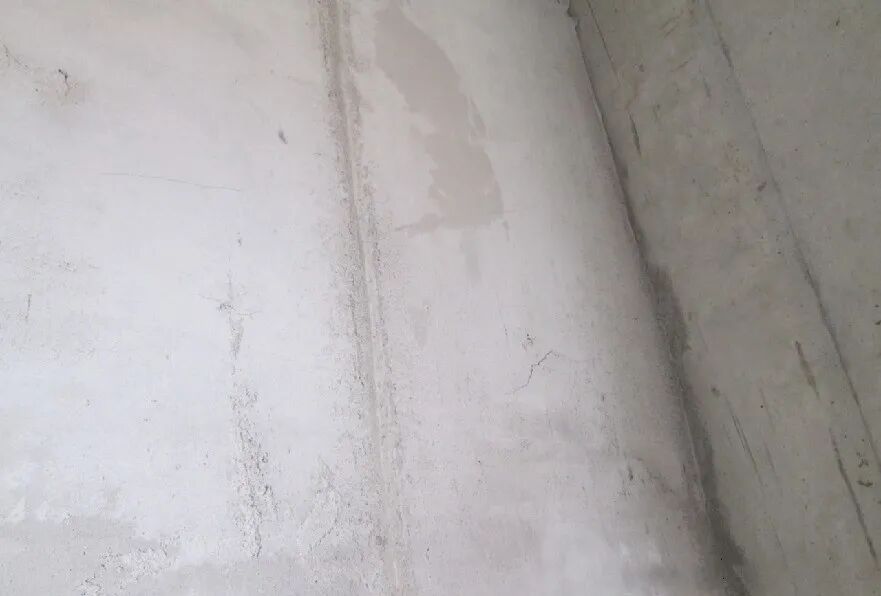

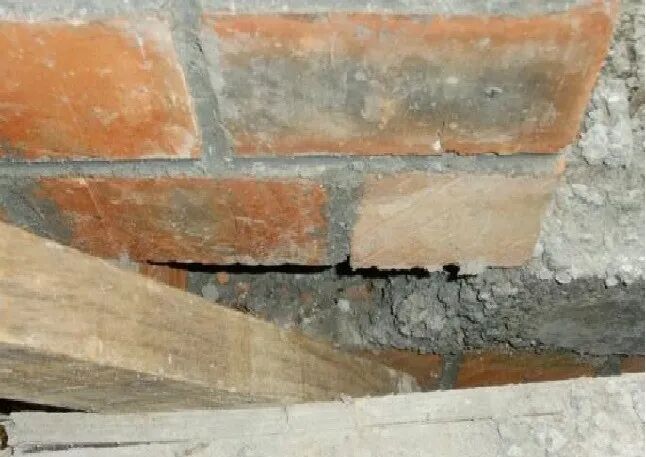

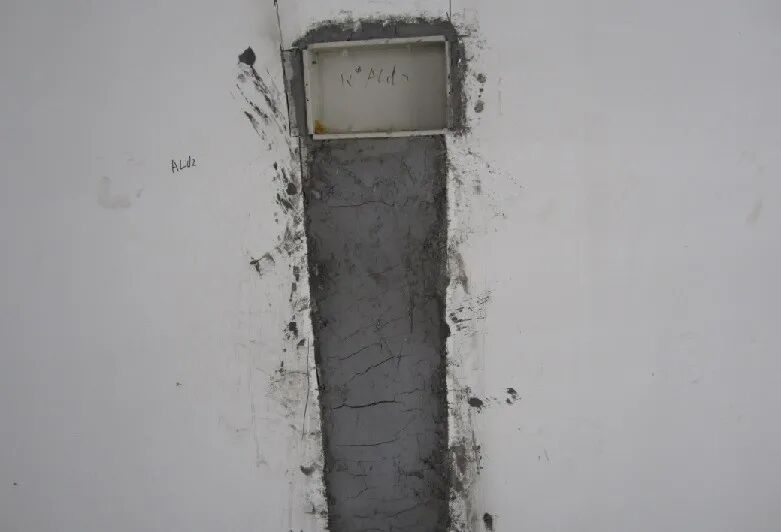

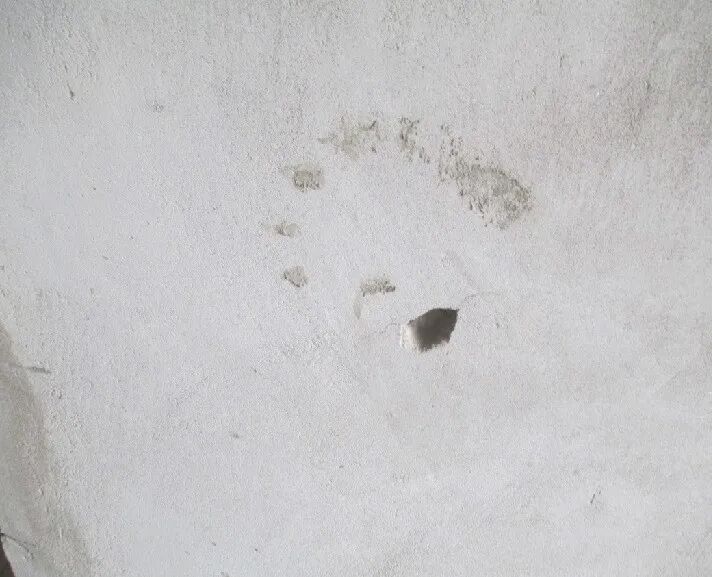

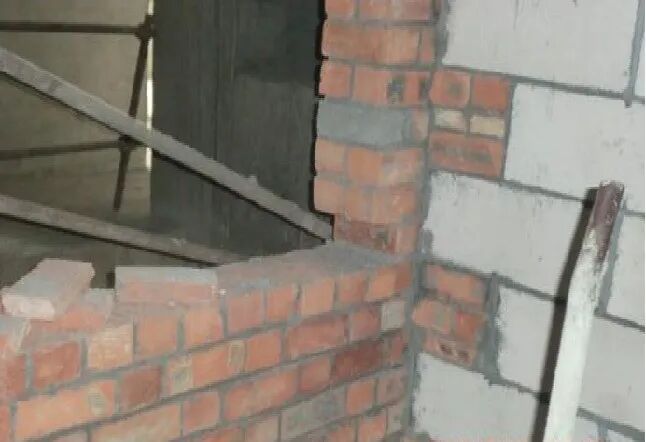

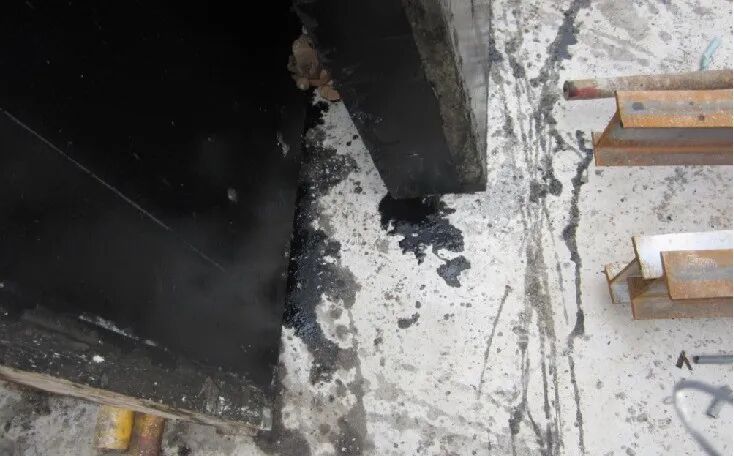

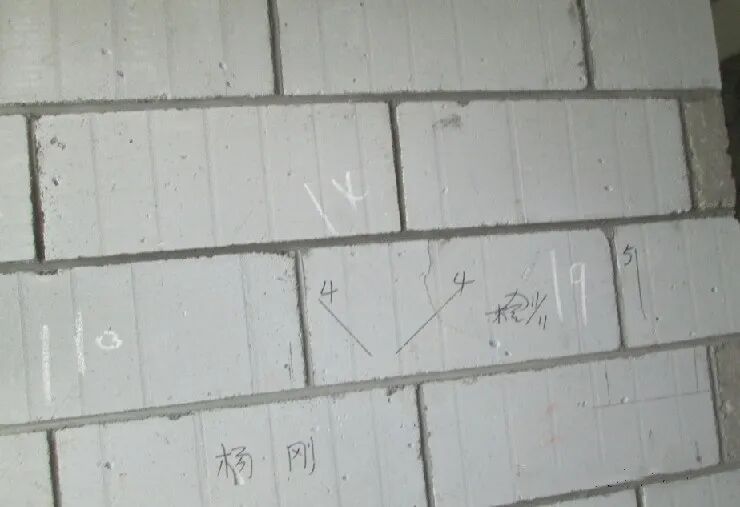

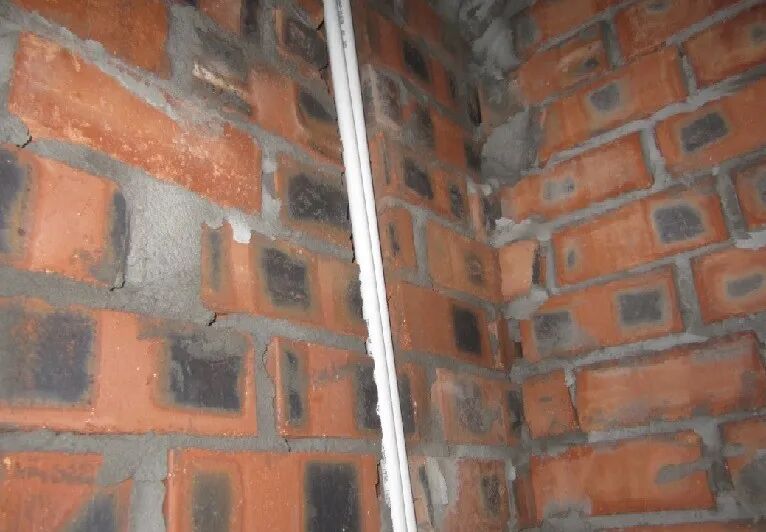

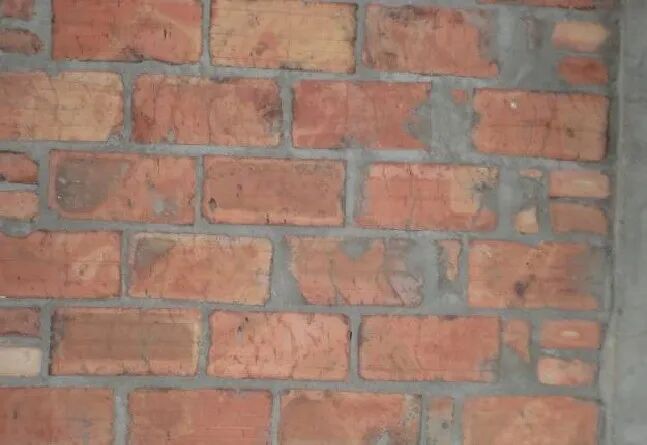

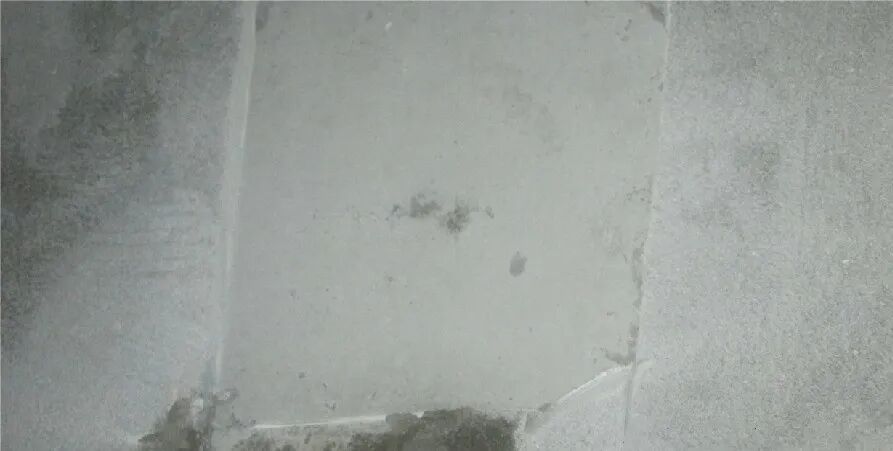

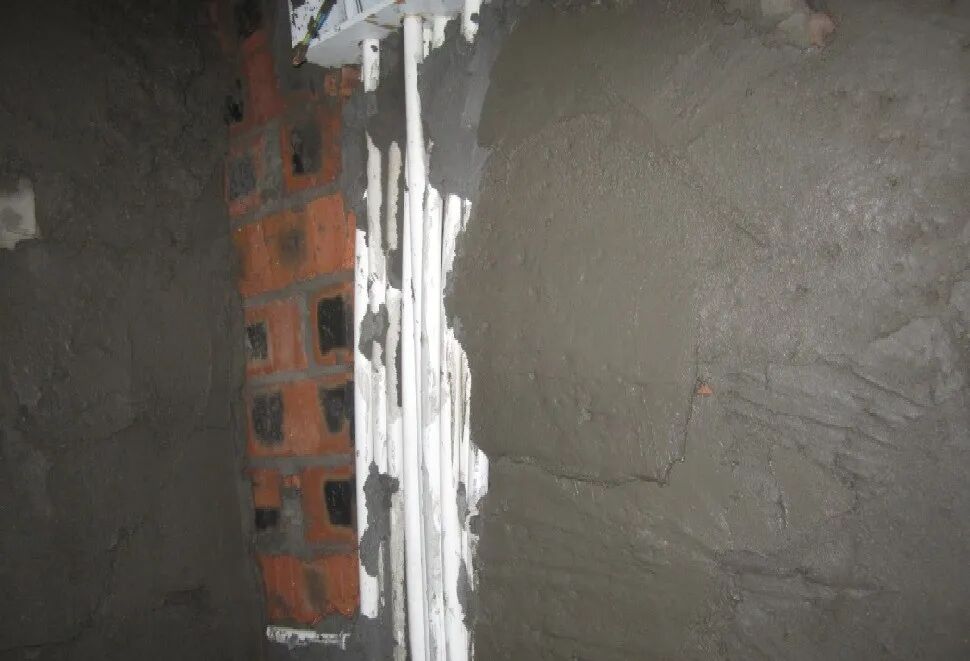

墻面開裂的15個成因,施工請注意!![]() 墻面開裂是建筑工程常見的質量通病,影響工程質量及形象,造成墻面開裂的成因較多,本文總結常見的15個成因,大家注意在施工中加以防范,提升工程質量。 結構施工,特別大鋼模體系下使用廢舊機油作為脫模劑,有機油脂類附著時間長,難消除,極易導致鋼模體系下抹灰開裂、空鼓。 ![]() ![]() 結構混凝土標號均為C30以上,且混凝土經振搗及脫模劑、致密劑雙層作用下形成混凝土致密層,表層較為光滑,砂漿面難以附著。拉毛或噴毛處理常使用1:1砂漿加建筑膠作為基層處理,建筑膠含量過低及覆蓋率不足極易導致抹灰空鼓、流墜開裂。 砌筑砂漿伸縮沉降特別斷磚部位沉降量大于其他部位,易形成多皮通縫。砌體斷裂部位吸水率增大,導致該部位砂漿快速失水導致開裂、空鼓。 ![]() ![]() 瞎假縫部位存在明顯空腔,導致砂漿面快速失水,導致空鼓。大面積瞎假縫極易大致抹灰面龜裂及貫穿裂縫。 ![]() 瞎縫 ![]() 假縫 砌體洞口缺陷為以下幾個方面:(1)窗臺板與窗邊墻無搭接處理;(2)窗臺板與窗邊墻咬合長度不足或密實;(3)砌體洞口未設置預制塊導致砌體破損。 窗臺板與窗邊墻無咬合 ![]() ![]() 窗臺板與砌體咬合不密實 斜頂磚缺陷主要為以下幾個方面:(1)斜頂磚規格過大,導致灰縫過大;(2)斜頂磚角度大于60或小于45度;(3)斜頂磚灰縫不密實。 ![]() 斜頂磚灰縫不密實 ![]() 斜頂磚規格過大 掛網缺陷體現主要體現為以下幾個各方面:(1)砌體與結構交接面未掛網;(2)砌體與結構掛網固定不合理;(3)砌體與結構存在高低差;(4)陰陽角部位采用鍍鋅鋼絲網固定。 ![]() 交接部位未掛網 ![]() 掛網采用砂漿固定 管線開槽固定差主要體現在以下幾個方面:(1)開槽破壞墻體;(2)開槽深度不足,封堵厚度不足;(3)單線管無固定;(4)多組線管“品”字固定。 ![]() ![]() 開槽深度不足 由于后開槽部分對已施工完畢的二次結構造成破壞面較大,且剔鑿施工時產生的擾動對墻體穩固造成一定程度的損傷,故修補、封堵措施須具備結構補強功效,不然容易發生開裂。 管線槽不封堵直接粉刷 箱體周邊開裂主要體現在以下幾個方面:(1)箱體上部砌體鋼筋吊磚,砌體下沉導致開裂;(2)箱體洞口未預留,砌體完成后開鑿導致破壞砌體或砂漿無法灌入;(3)箱體預留洞口過大,砌體封堵隨意;(4)箱體背部砌體組砌存在瞎縫假縫。 鋼筋吊磚,洞口打鑿 抹灰砂漿單層粉刷超過1cm,因砂漿初凝時間較長,粉刷初期極易導致粘結力不足以抵消自重,導致流墜開裂、空鼓。 抹灰砂漿使用砂漿王,代替石膏(熟石灰),采用1:1:6混合砂漿配比,因砂漿王本身不增加強度,易導致砂漿強度不足導致開裂。 夏天高溫導致水分蒸發很快,墻面抹灰層需要澆水養護,以防開裂。 夏季未養護墻面 抹灰后再進行二次開槽修補,水泥砂漿與原墻面容易粘結不牢而產生開裂。 抹灰完成面開槽布管 修補二次空鼓缺陷主要為以下幾個方面:(1)空鼓部位未切割直接打鑿導致周邊空鼓;(2)剔鑿面及切割斷面未清理干凈及灑水濕潤;(3)空鼓面未分兩次修補;(4)修補后初凝前未覆膜養護。
|
