關(guān)于干混砂漿知識(shí)，建議收藏

是指對(duì)性能有特殊要求的專(zhuān)用建筑、裝飾類(lèi)干混砂漿，外保溫抹面砂漿、自流平地面干混砂漿、界面劑、飾面砂漿、防水砂漿等。

干混砂漿與傳統(tǒng)配制工藝相比，干混砂漿具有品質(zhì)穩(wěn)定、品種齊全、生產(chǎn)效率高、質(zhì)量?jī)?yōu)異、施工性能好、使用方便等許多優(yōu)點(diǎn)。

• 干混砂漿分類(lèi)

干混砂漿主要分為普通砂漿和特種砂漿兩大類(lèi)。

其中普通砂漿包括：砌筑砂漿、抹灰砂漿、地面砂漿等；

特種砂漿包括：瓷磚膠粘劑、干粉界面劑、外保溫砂漿、自流平砂漿、防水砂漿、修補(bǔ)砂漿、內(nèi)外墻膩?zhàn)?、填縫劑、灌漿材料等。

• 砌筑砂漿

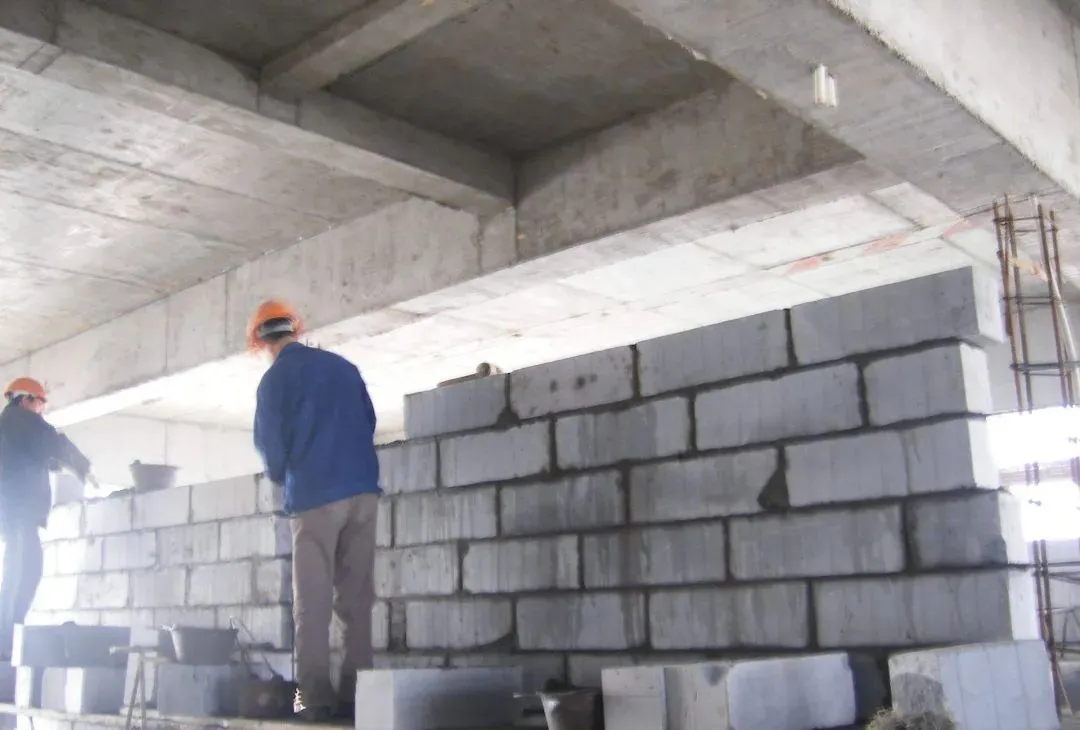

砌筑砂漿   用于砌筑磚、石、砌塊等塊狀建材的砂漿。

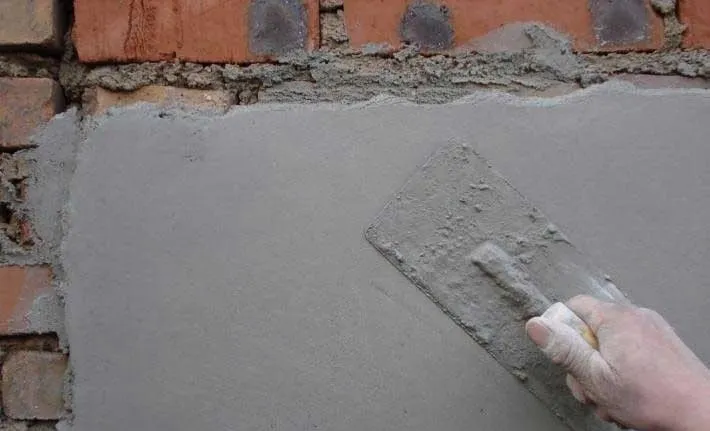

抹灰砂漿的灰漿要求具有良好的和易性，容易抹成均勻平整的薄層，便于施工；還要有較高的粘結(jié)力，砂漿層要能與底面粘結(jié)牢固，長(zhǎng)期使用不開(kāi)裂或脫落，抹灰砂漿對(duì)于建筑物和墻體可以起到保護(hù)作用，它可以抵抗風(fēng)雨雪等自然環(huán)境對(duì)建筑物的侵蝕，提高建筑物的耐久性，并可以達(dá)到平整、光潔和美觀的效果。

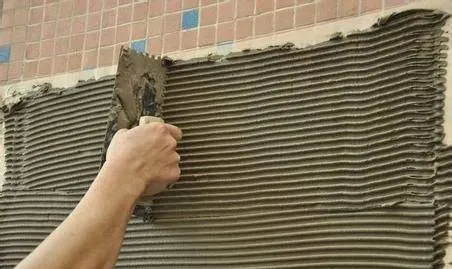

瓷磚粘結(jié)劑， 也稱(chēng)瓷磚膠，可用于粘結(jié)陶瓷磚、拋光磚以及花崗巖之類(lèi)的天然石材，專(zhuān)門(mén)設(shè)計(jì)的粘結(jié)砂漿能夠根據(jù)不同的基材（如木板、水泥纖維板）、飾面材質(zhì)及各種極端的氣候條件（如潮濕、溫差）對(duì)無(wú)機(jī)的剛性裝飾塊材進(jìn)行粘結(jié)。

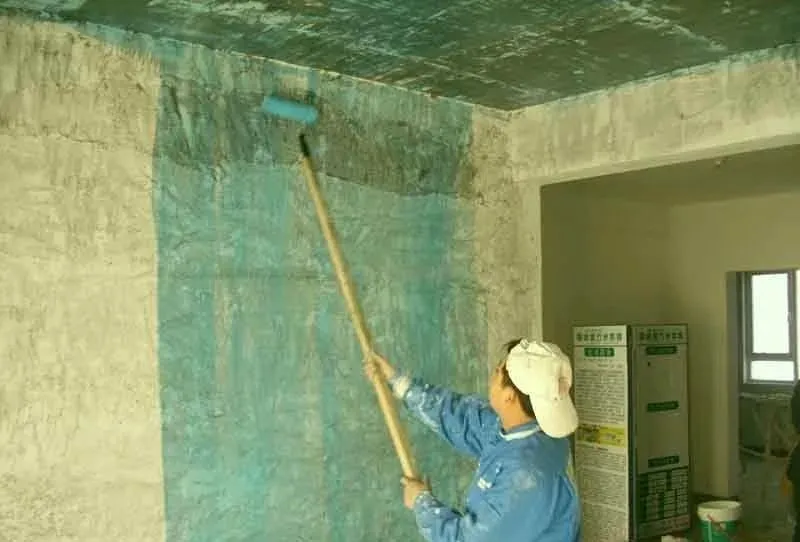

界面砂漿，又稱(chēng)界面處理劑，既能牢固粘結(jié)基層，其表面又能很好的被新的粘結(jié)劑牢固粘結(jié)，具有雙向親和性的材料。由于基材不同的表面特性，如多孔的強(qiáng)吸水材料、較光滑的低吸水性材料、無(wú)孔的不吸水材料以及因?yàn)榛暮罄m(xù)覆面材料的收縮膨脹所產(chǎn)生的內(nèi)聚力導(dǎo)致粘結(jié)失效等情況，都需要使用界面處理劑來(lái)增強(qiáng)兩種材料之間的結(jié)合力。

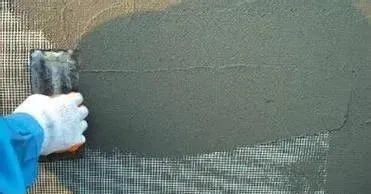

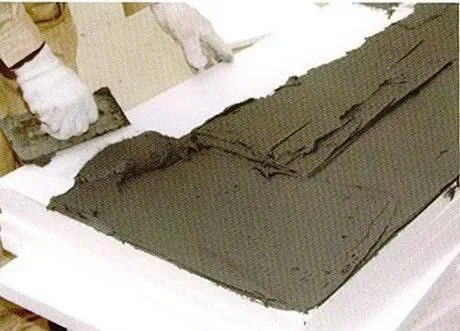

外保溫砂漿：是采用韌性大、抗裂性能優(yōu)良的輕質(zhì)集料（如聚苯乙烯泡沫顆?；蚺蛎浾渲閹r、玻化微珠等），結(jié)合纖維、纖維素醚、乳膠粉等優(yōu)質(zhì)的干混砂漿添加劑，使砂漿具有保溫隔熱性能、良好的施工性、抗裂性及耐候性，并且施工方便、經(jīng)濟(jì)實(shí)用，同時(shí)具有滿(mǎn)足節(jié)能建筑需要，具有質(zhì)輕、隔熱、保溫等特點(diǎn)的特種聚合物砂漿。（常見(jiàn)的有聚合物粘結(jié)砂漿、聚合物抹面砂漿等）

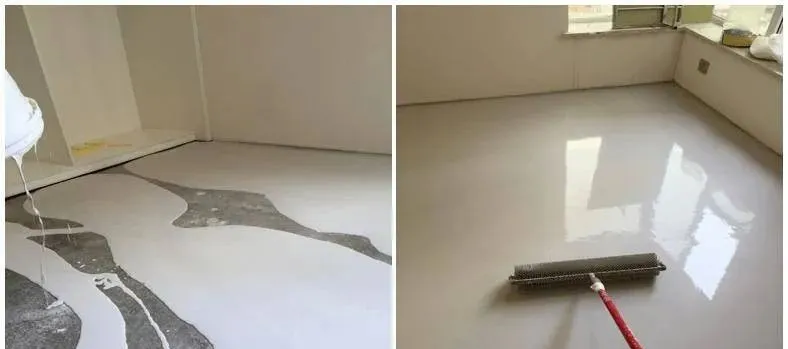

自流平砂漿：是在不平整的基底上（例如將要翻新的表面，砂漿層等），提供一個(gè)合適平整光滑堅(jiān)固的鋪墊基底，以架設(shè)各種地板材料。例如地毯、木地板、PVC、瓷磚等的精找平材料。及時(shí)對(duì)于大面積情況，也可以高效施工。

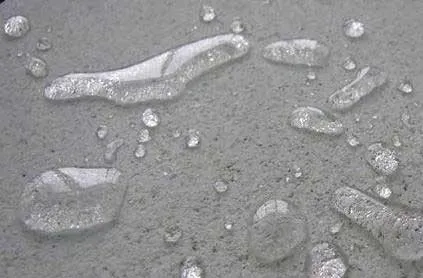

屬于水泥基防水材料，以水泥、填料為主要組成材料的防水材料，通過(guò)摻加聚合物、添加劑、摻合料或特種水泥拌制的干混砂漿而達(dá)到防水功能要求。這類(lèi)材料在市場(chǎng)上成為JS復(fù)合防水涂料。

修補(bǔ)砂漿有的只是出于美觀原因，對(duì)不含有鋼筋，并且沒(méi)有承載作用的混凝土進(jìn)行裝飾性修補(bǔ)，也有的是為了維持和重新建立結(jié)構(gòu)穩(wěn)定性與功能，對(duì)損壞的承載鋼筋混凝土結(jié)構(gòu)進(jìn)行修補(bǔ)，屬于混凝土修復(fù)系統(tǒng)的一部分，應(yīng)用于路橋、停車(chē)場(chǎng)、隧道等的修補(bǔ)和復(fù)原。

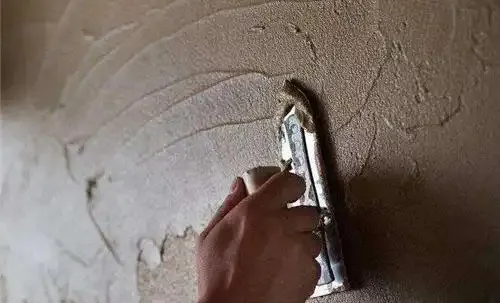

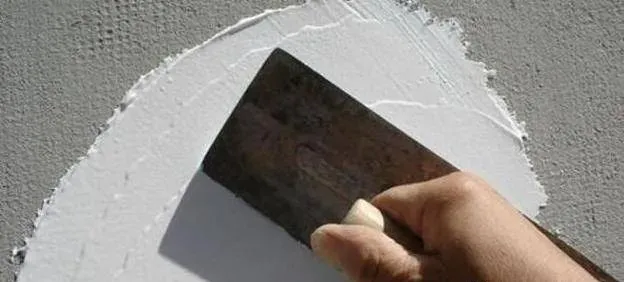

膩?zhàn)邮且环N薄層的找平灰漿，分為單組份和雙組份。建筑裝飾涂料的輔助材料，與乳膠涂料配套使用。

也叫勾縫劑，用來(lái)填滿(mǎn)瓷磚或天然石料之間的接縫材料，提供美觀的表面和飾面磚之間的粘結(jié)、防滲等。保護(hù)瓷磚基層材料免受機(jī)械破壞以及水滲透帶來(lái)的負(fù)面影響。

具有補(bǔ)償收縮功能的水泥基灌漿材料，具有微膨脹性在塑性階段和硬化期均產(chǎn)生微膨脹以補(bǔ)償收縮，常用于干縮補(bǔ)償、早強(qiáng)、高強(qiáng)灌漿、修補(bǔ)、形成高強(qiáng)、致密、抗?jié)B的硬化體。能在低水灰比下得到良好的流動(dòng)性，有利于施工澆筑和維修涂抹施工。

• 裂縫

最為常見(jiàn)的裂縫有四種類(lèi)型：基層不均勻沉降裂縫、溫度裂縫、干燥收縮裂縫、塑性收縮裂縫。

基層不均勻沉降

基層不均勻沉降，主要是指墻體本身的下沉造成的開(kāi)裂。

溫度裂縫

溫度的變化會(huì)引起材料的熱脹冷縮，當(dāng)約束條件下溫度變形引起的溫度應(yīng)力足夠大時(shí)，墻體就會(huì)產(chǎn)生溫度裂縫。

干燥收縮裂縫

干燥收縮裂縫簡(jiǎn)稱(chēng)干縮裂縫，加氣砼砌塊、粉煤灰砌塊等砌體隨著含水量的降低，材料會(huì)產(chǎn)生較大的干縮變形。干縮后的材料受濕后仍會(huì)發(fā)生膨脹，脫水后材料會(huì)再次發(fā)生干縮變形。

塑性收縮

塑性收縮的原因主要是因?yàn)樯皾{抹灰后短時(shí)間內(nèi)，其處于塑性狀態(tài)時(shí)水分減少后產(chǎn)生收縮應(yīng)力，一旦收縮應(yīng)力超過(guò)砂漿自身粘結(jié)強(qiáng)度后，就會(huì)在結(jié)構(gòu)表面產(chǎn)生裂縫。抹灰砂漿表面發(fā)生塑性干縮受時(shí)間、溫度、相對(duì)濕度及抹灰砂漿自身保水率的影響。

另外，設(shè)計(jì)上的疏忽、不按規(guī)范要求設(shè)分格條、無(wú)針對(duì)性防裂措施、材料質(zhì)量不合格、施工質(zhì)量差、違反設(shè)計(jì)施工規(guī)程、砌體強(qiáng)度達(dá)不到設(shè)計(jì)要求，以及缺乏經(jīng)驗(yàn)也是造成墻體裂縫的重要原因。

• 空鼓

空鼓產(chǎn)生的原因主要有四個(gè)：基層墻體表面未處理、墻體養(yǎng)護(hù)時(shí)間不夠就急于抹灰、單層抹灰過(guò)厚、抹灰材料使用不當(dāng)。

基層墻體表面未處理

墻體表面粘著的塵土、殘余砂漿和澆筑時(shí)的隔離劑未清理干凈，光滑的混凝土表面未涂刷界面劑或進(jìn)行噴漿拉毛，抹灰前未進(jìn)行提前灑水充分潤(rùn)濕等，都會(huì)造成空鼓現(xiàn)象。

墻體養(yǎng)護(hù)時(shí)間不夠就急于抹灰。墻體未進(jìn)行充分變形就開(kāi)始抹灰，基層與抹灰層收縮不一致導(dǎo)致空鼓。

單層抹灰過(guò)厚

墻體平整度不好或有缺損時(shí)，沒(méi)有提前處理，抹灰時(shí)急于求成，一次成活，抹灰層過(guò)厚，造成其收縮應(yīng)力大于砂漿黏結(jié)力，產(chǎn)生空鼓。

抹灰材料使用不當(dāng)

抹灰砂漿強(qiáng)度與基層墻體強(qiáng)度不匹配，收縮率相差過(guò)大，是產(chǎn)生空鼓的又一原因。

表面掉砂主要是由于砂漿所用的膠凝材料比例少，砂細(xì)度模數(shù)太低，含泥量超標(biāo)，砂漿強(qiáng)度不足導(dǎo)致起砂，砂漿保水率太低失水太快，施工后養(yǎng)護(hù)不到位或者沒(méi)有養(yǎng)護(hù)造成掉砂。

掉粉起皮主要由于砂漿保水率不高，砂漿中各組分穩(wěn)定性不好，所用摻和料比例太大，由于搓抹壓光導(dǎo)致部分粉料上浮，聚集表面，以至于表面強(qiáng)度低而掉粉起皮。
