環(huán)星建材
|
新聞詳情
膩?zhàn)臃圪|(zhì)量大揭秘，教你如何挑選 膩?zhàn)臃墼撛趺磪^(qū)分優(yōu)劣？

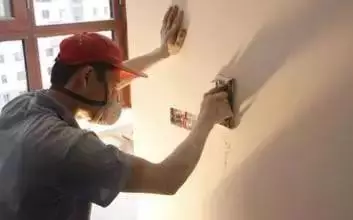

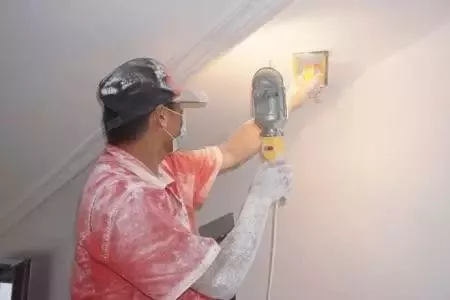

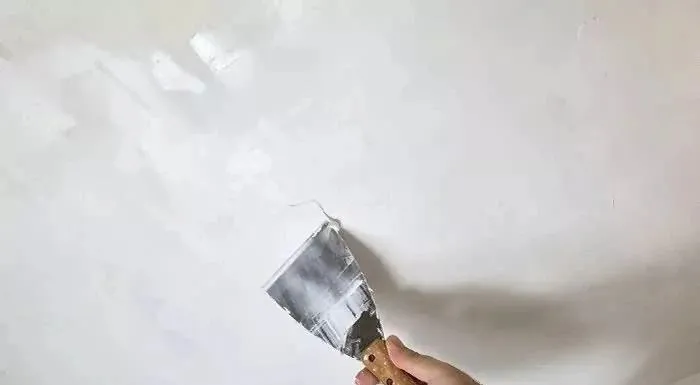

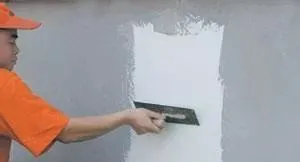

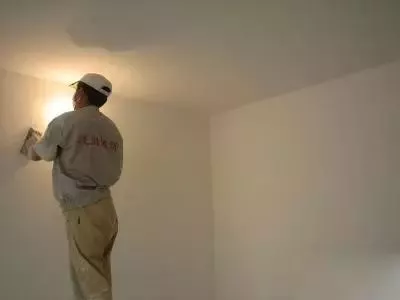

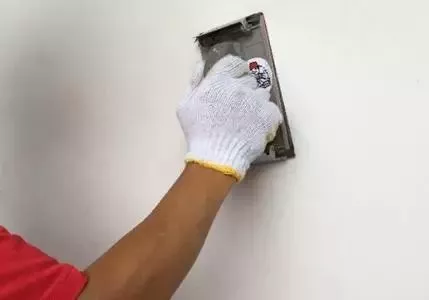

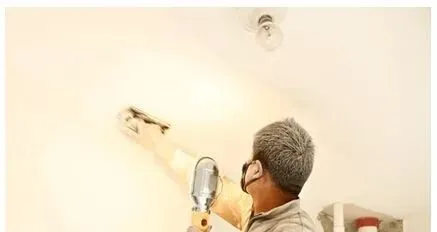

 膩?zhàn)臃壑饕茨膸讉€方面？  ⑦從墻面打磨看 指的是在膩?zhàn)优紊蠅χ螅瑸榱四苁箟γ嫫秸雀?，表面更?xì)致、均勻，而對膩?zhàn)舆M(jìn)行的打磨。  為什么要做墻面打磨？ 1、膩?zhàn)拥闹饕饔秒m然是找平，但只是批刮膩?zhàn)拥脑?，僅僅是做了一半的找平工作，另外的一半，也是決定最終效果的一半，要通過打磨來解決。這也是做墻面打磨的最主要功能。 2、膩?zhàn)优芜^程中，難免會出現(xiàn)一些微小的瑕疵，比如膩?zhàn)咏唤缣幍慕硬?、局部批刮過薄或過厚留下的痕跡、墻面吸水造成的針孔等，這些瑕疵也是可以通過墻面打磨來解決的。 3、整體打磨后的膩?zhàn)颖砻娼Y(jié)構(gòu)更加均勻一致，可以加強(qiáng)乳膠漆的表現(xiàn)效果，而且避免了因表面結(jié)構(gòu)的差異可能引發(fā)的一些問題（如色漆局部色差等）。  墻面打磨用什么工具？ 這里重點(diǎn)介紹兩種工具：一是燈泡，二是砂紙。 1、燈泡 為了能隨時觀察墻面平整度，打磨時，無論白天黑夜，工人一般都要在手里拿著一個燈泡。燈泡的瓦數(shù)一般都在200瓦以上，這樣即使白天也能很好的觀察到墻面的平整情況。 2、砂紙 墻面打磨中常見的砂紙目數(shù)（每英寸的砂粒數(shù)）有80、120、180、240、320、400、600。其中80、120可以歸為粗砂紙，180、240為中等，320以上為細(xì)砂紙。 砂紙過粗，容易導(dǎo)致出現(xiàn)劃痕，砂紙過細(xì)，很難打磨得平整，所以墻面砂紙的選擇，并不是越粗越好，也不能越細(xì)越好，而是與墻面膩?zhàn)酉嗥ヅ錇橐恕?/span> 在實(shí)際操作中，首先要以能把平整度做好為首選目標(biāo)，墻面打磨多用240、320先進(jìn)行試打，如果打磨起來不是很吃力，可以把平整度做的很好，那就繼續(xù)；如果感覺打磨很吃力，那就換用低目數(shù)的粗砂紙?jiān)龠M(jìn)行試打。在保證了墻面平整度的前提下，如果第一遍使用了粗砂紙，一般整體或局部還需要用細(xì)砂紙?jiān)俅蚰ヒ槐?，以消除粗砂紙留下的劃痕，并且讓墻面更加?xì)致。  如何通過墻面打磨辨別裝修隊(duì)伍？ 為什么明明知道耐水膩?zhàn)雍?，他們卻不愿意用呢？有的人說因?yàn)槟退佔(zhàn)淤F，這只是一方面的原因，最主要的原因，就是因?yàn)榉悄退佔(zhàn)雍么蚰ィ退佔(zhàn)哟蚰ケ容^費(fèi)勁！ 同樣一面墻，使用非耐水膩?zhàn)又挥?.5天很輕松就可以打磨好，而使用耐水膩?zhàn)拥脑?，第一要把控好時間，在批刮完第二遍耐水膩?zhàn)臃坶_始泛白，無水漬印時就要打磨，干透越久越難打磨，第二耐水膩?zhàn)臃鄞蚰r要比非耐水膩?zhàn)淤M(fèi)力一些。由于人工成本上差異巨大，很多黑心的隊(duì)伍禁不住誘惑，鋌而走險，最終還是選擇了非耐水膩?zhàn)印?/span> 如果您遇到的隊(duì)伍始終強(qiáng)調(diào)耐水膩?zhàn)尤绾稳绾尾缓?，尤其是不好打磨（這是他們的真心話），那您就得多留神了，他們這么說的時候，心里考慮的可不是您家的工程質(zhì)量哦！  看檢驗(yàn)報告了解膩?zhàn)哟蚰バ阅?/span> 1、打磨性。 打磨性有嚴(yán)格的操作規(guī)程要求，并要使用專用的打磨試驗(yàn)機(jī)來進(jìn)行試驗(yàn)。 打磨試驗(yàn)中使用的砂紙為120目（0號），在膩?zhàn)訕影迳贤鶑?fù)摩擦5次，最終指標(biāo)為“目測打磨砂紙上沾有的打磨粉末為砂紙面積的20%～80%為合格”。 需要強(qiáng)調(diào)的一點(diǎn)，膩?zhàn)拥拇蚰バ栽囼?yàn)是在批刮膩?zhàn)拥诙熳龅模?biāo)準(zhǔn)狀態(tài)下養(yǎng)護(hù)1天），通常來說，膩?zhàn)拥淖罴汛蚰r間也是在膩?zhàn)由蠅蟮?/span>3天之內(nèi)，要墻面泛白時就立刻打磨，膩?zhàn)痈赏负?，打磨會比較困難。 2、粘接強(qiáng)度。 粘接強(qiáng)度分為兩種，一種是標(biāo)準(zhǔn)狀態(tài)下，業(yè)內(nèi)稱為干強(qiáng)，另外一種是浸水后狀態(tài)下，業(yè)內(nèi)稱為濕強(qiáng)。 和測試打磨性不同，測試粘接強(qiáng)度的時間是在批刮后至少7天之后（干強(qiáng)是養(yǎng)護(hù)7天，濕強(qiáng)是在干強(qiáng)7天養(yǎng)護(hù)基礎(chǔ)上，再加4天，共11天）。 粘接強(qiáng)度中，浸水后狀態(tài)是符合Ｎ型標(biāo)準(zhǔn)（及耐水型膩?zhàn)樱┎判枰獪y的，所謂浸水，是完全浸泡在水中48小時，不耐水的膩?zhàn)痈緵]法測，浸水后直接就起泡、脫落了。 耐水膩?zhàn)釉谕耆赏负?，粘接?qiáng)度較高，表面結(jié)構(gòu)更牢固，打磨就比較困難。粘接強(qiáng)度越高的膩?zhàn)釉胶谩?/span>
|
